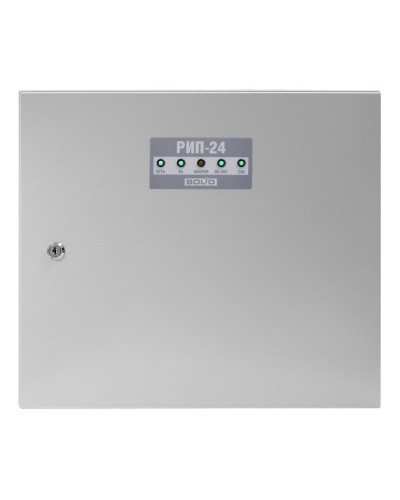

РИП-24 исп.57 (РИП-24-8/40М3-Р-RS). Источник питания резервированный. Болид в Первоуральске

Описание РИП-24 исп.57 (РИП-24-8/40М3-Р-RS). Источник питания резервированный. Болид

Резервированный источник питания; U-вх.176…253 В, U-вых.20…28 В, 2 канала, I-ном.8 А (на канал), I-max.9 А (до 2 минут, на канал), под два АКБ 12 В 40(26) А·ч; световая и звуковая индикация режимов работы, два интерфейса RS-485 ИСО "ОРИОН", программируемый оптоэлектронный выход, защита от короткого замыкания, защита аккумулятора от глубокого разряда; IP30, t-раб.-10…+40°С, 450х400х210 мм

Назначение изделия

Предназначен для группового питания средств пожарной автоматики, извещателей, приёмноконтрольных приборов охранно-пожарной сигнализации и других устройств, требующих резервного электропитания с напряжением 24В постоянного тока.

Особенности

- два независимых выходных канала;
- две информационные линии интерфейса RS-485;
- измерение эксплуатационных параметров и передача данных по запросу от «С2000М», «С2000М исп.02», ППКУП «Сириус» или АРМ «Орион Про»;
- защита с автоматическим восстановлением работоспособности от превышений входного и выходного напряжений, перегрузок по входу и выходу, «Переполюсовки» каждой аккумуляторной батареи, замыкания клемм батареи;
- световая индикация и звуковая сигнализация режимов работы;
- энергонезависимый буфер событий;
- релейный выход для сигналов неисправности;
- конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UProg;
- поддержка мониторинга параметров через программу Shleifes.

Видеоматериалы

Тип устройства: Источник вторичного электропитания резервированный	Выходной ток, А:
Световая индикация: "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка";"RS-485"; "АВАРИЯ"	- номинальный при наличии основного питания: 8
Диагностические выходы: тип "СК": программируемая логика	Тип используемого аккумулятора: 12 В 40 А·ч
Напряжение питания, B:	Количество аккумуляторов, шт: 2
- от сети переменного тока: 176…253	Защита от короткого замыкания: Есть
Потребляемый ток:	Защита аккумулятора от глубокого разряда: Есть
- при питании от сети переменного тока, А: 0.015	Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В: 10.2±0.6
Выходное напряжение, В:	Ток заряда аккумуляторной батареи, А: 4
- при питании от сети переменного тока: 20…28	Степень защиты: IP30
- при питании от аккумуляторной батареи: 20…27	Диапазон рабочих температур, °С: -10…+40
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более: 100	Габаритные размеры. мм: 450х400х210
