СОУЭ-017: Цифровая система оповещения и управления эвакуацией “Тромбон IP" для небольших объектов в Первоуральске

Описание СОУЭ-017: Цифровая система оповещения и управления эвакуацией “Тромбон IP" для небольших объектов

Описание решения

Типовое решение реализовано на оборудовании «Тромбон-IP» и представляет собой комплексную систему звукового вещания, музыкальной трансляции, оповещения и управления эвакуацией с автоматическим запуском и контролем линий связи.
Это универсальное решение для небольших объектов. Оно отвечает требованиям Федерального закона 123-ФЗ и СП 3.13130.2009 и может быть использовано в учебных заведениях, больницах. Оборудование имеет сертификат соответствия ТР ЕАЭС-043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» и соответствует требованиям постановления правительства российской федерации от 26 сентября 2016 № 969 “Транспортной Безопасности”. Также решение может быть использовано для систем экстренного оповещения об возникновении чрезвычайной ситуации или террористической угрозе согласно постановлениям правительства № 272 от 25 марта 2015 года и N 1006 от 02 августа 2019 года.

Оборудование «Тромбон-IP» позволяет создавать системы оповещения 3 и 4* типов, которые могут быть активированы автоматически при возникновении пожара или другой чрезвычайной ситуации. Система может использоваться для передачи музыкальных программ и информационных сообщений, что делает ее еще более универсальной и функциональной.

Использование всепогодных громкоговорителей позволяет применять Систему как внутри зданий и сооружений, так и для озвучивания открытых территорий. Система «Тромбон IP» не требует выделенного сервера, является распределённой, в качестве межблочных связей использует сеть TCP/IP, в том числе сеть интернет.

Базовое оборудование
1. Основой решения является 8-зонный модуль оповещения «Тромбон IP-МО8», который предназначен для:
- построения многозонной системы оповещения и управления эвакуацией 3-го и 4-го типов в учебных заведениях, торговых, медицинских и спортивных комплексах, в гражданских зданиях, сооружениях и различных учреждениях;
- приёма сигналов управления от прибора ППКП, систем ГО и ЧС и передаче тревожных сообщений на усилители мощности;
- трансляции музыкального сопровождения, объявлений, записанных сообщений и иных программ, в приоритете остаётся передача информационных сигналов о пожаре, ГО и ЧС.
2. Сетевой коммутатор «Тромбон IP-К8-АКБ». Предназначен для сетевой коммутации и обеспечения питанием устройств, требующих питания PoE.
3. Пульт звукового вещания «Тромбон IP-ПЗВ». Предназначен для:
-    построения систем экстренного оповещения о возникновении чрезвычайной ситуации или террористической угрозе;
-    воспроизведения на встроенный динамик, трансляцию на выбранные IP усилители и IP речевые оповещатели (колонки) музыкальных файлов с USB накопителей (в том числе по расписанию);
-    трансляции голосовых сообщений посредством встроенного микрофона;
-    организации связи между ПЗВ (функция IP телефона, диспетчерская связь);
-    приёма видеозвонков от вызывных панелей «Тромбон IP-ВП»;
-    контроля состояния других приборов системы «Тромбон IP»;
-    дистанционного управления с помощью мобильного приложения;
-    защиты от несанкционированного доступа по логину/паролю.
Общее количество подключаемых к пульту усилителей и вызывных панелей серии «Тромбон IP» - до 254 (в одной подсети).
Количество любых приборов в системе «Тромбон IP» может быть неограниченно.

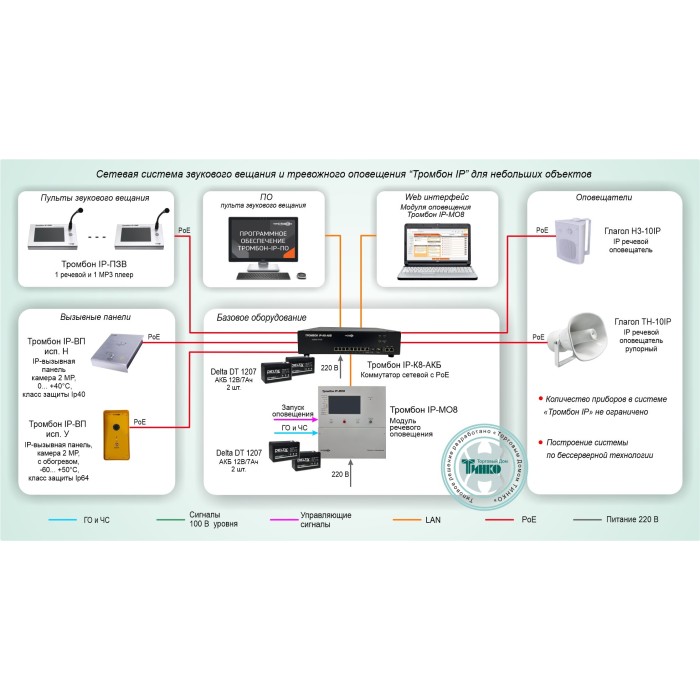

Система оповещения «Тромбон IP» схематично представлена на рисунке.

Конфигурация на каждом объекте может быть оптимизирована под конкретные требования, задачи и бюджет.

* Системы оповещения 4 типа могут быть реализованы при подключении к «Тромбон IP-МО8» дополнительного прибора управления световыми оповещателями «ТРОМБОН-БСО».
